مطحنة الخلايا المحركة

مطحنة الخلايا هي نوع جديد من آلات الخلط والطحن الرطب، تجمع بين تقنيات الجاذبية والتمييع. تستخدم هذه المطحنة الطاقة الحركية الدورانية للوحة الخلط متعددة المراحل المصنوعة من سبيكة معدنية، مما يُولّد حركة مدارية لكرات وسيط الطحن الموجودة في تجويف الطحن. ويتحقق الطحن من خلال التصادم والقص. ينتج عن مزيج الوسيط والملاط في حجرة الطحن حركة عالية الطاقة، حيث يشكل الوسيط والمادة دوامة، وتتصادم جزيئات المادة وتتلامس، مما يُولّد قوى قص وضغط بين الجزيئات، مُشكّلاً بذلك عملية طحن دقيقة مثالية. تعني تقنية التمييع زيادة سرعة التقليب بشكل كبير، وهو ما يكفي لتوزيع وسائط الطحن بكثافات مختلفة في جميع أنحاء الملاط، مما يُجبر الجزيئات على التلامس مع وسائط الطحن في جميع الاتجاهات، وبالتالي طحن المواد بشكل كامل وفعال. يكمن جوهر مطحنة الخلايا وتصميم عملية الطحن في تعظيم نكهة المادة وتحسين كفاءة الطاقة. بناءً على تقنيتي الطحن فائق الدقة المذكورتين أعلاه، تُقدّم شركة تينكان الصينية أفضل حلول المعدات المُخصصة لتلبية متطلبات عملية الإنتاج وفقًا لاحتياجات المستخدم.
تم تحسين كثافة الطاقة في مطحنة الخلايا لتحقيق تبديد سريع للحرارة الناتجة عن الطحن عالي الكفاءة، وتم تقييد كثافة الطاقة في نطاق مثالي لتجنب توليد قدر كبير من الحرارة الناتجة عن الطاقة العالية، مما يوفر أجهزة التبريد، وفي الوقت نفسه، تم تقليل قوة القص للوسط والملاط على البطانة ولوحة الطحن لإطالة عمر خدمة الأجزاء المعرضة للتآكل.
يتميز تصميم هيكل الطحن المغلق، وعناصر تصميم تجويف الطحن القصيرة/السميكة، والنسبة الذهبية 16:10 لنسبة الطول/القطر/معامل السرعة الخطية، بكفاءة عالية تسمح بطحن المادة بالكامل داخل التجويف. تزيد كفاءة إنتاج مطحنة الخرز ذات الدبوس عالية الكثافة الطاقية (2 كيلوواط/ديسيمتر مكعب) من 3 إلى 5 أضعاف كفاءة مطحنة الرمل العادية. تُستخدم هذه المطحنة الخلوية عالية السرعة ذات الدبوس عالية الأداء في الإنتاج المستمر أو الطحن فائق النعومة ذي التدفق الكبير للمواد الصلبة المعلقة في السوائل.
منتجات مسحوق عالية النعومة.

توزيع حجم الجسيمات

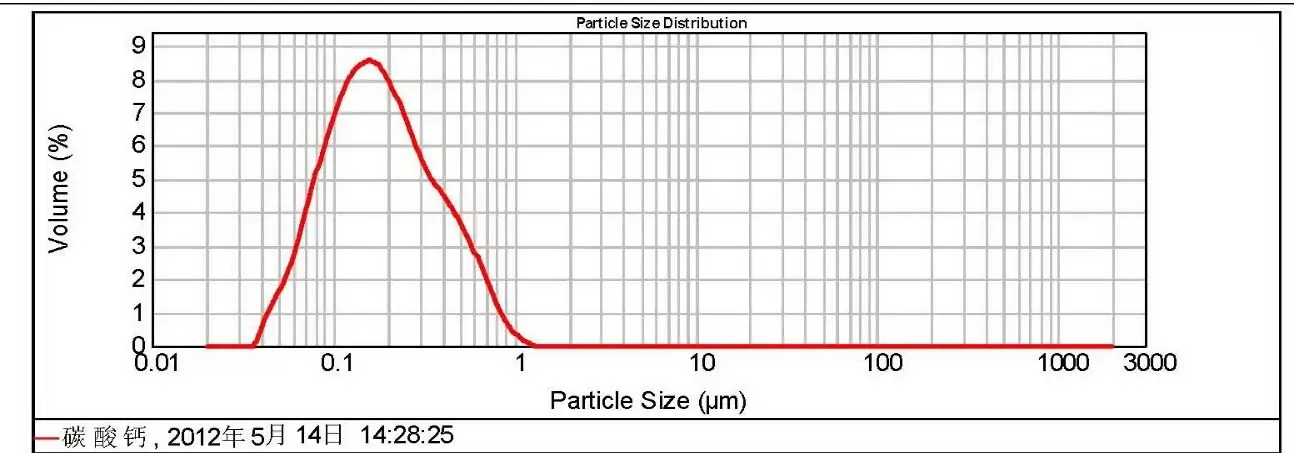

تتميز مطحنة الخلايا بنطاق توزيع حجم جسيمات ممتاز، ويتضح من الرسم البياني أدناه أن نطاق توزيع حجم الجسيمات فيها ضيق للغاية، حيث يقل عن 1 ميكرومتر، مما يؤكد أن كفاءة ونعومة مطحنة الخلايا تتفوق دائمًا على المطاحن الأخرى. تختلف نعومة مطحنة الخلايا باختلاف خصائص الخام، ولكن يمكن التحكم في حجم الجسيمات الإجمالي ضمن نطاق 0.5-15 ميكرومتر. يمكننا إجراء تجارب تفصيلية لمساعدة العملاء على تحديد عملية الإنتاج ذات الأداء الأمثل.

حالات خطوط الإنتاج

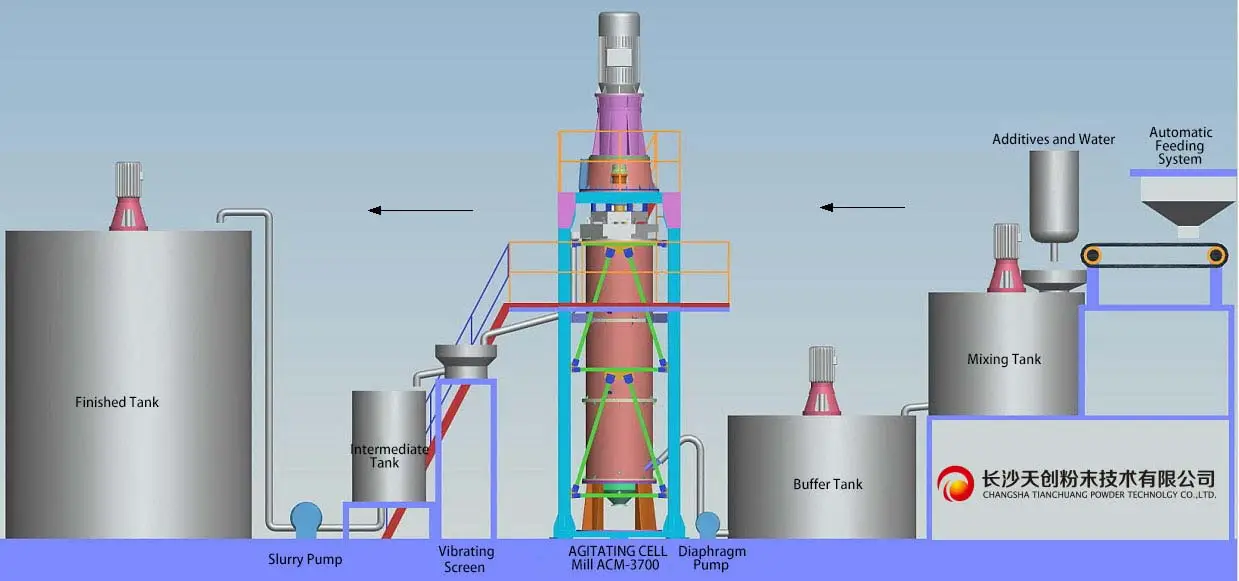

1. عملية الطحن أحادية المرحلة:
إنها عملية طحن دقيقة واقتصادية للغاية. يمكن لخط إنتاج كهذا، يتكون من مطحنة خلية واحدة، طحن المنتجات التي يقل حجمها عن 2 ميكرومتر (D92) في المرة الواحدة.

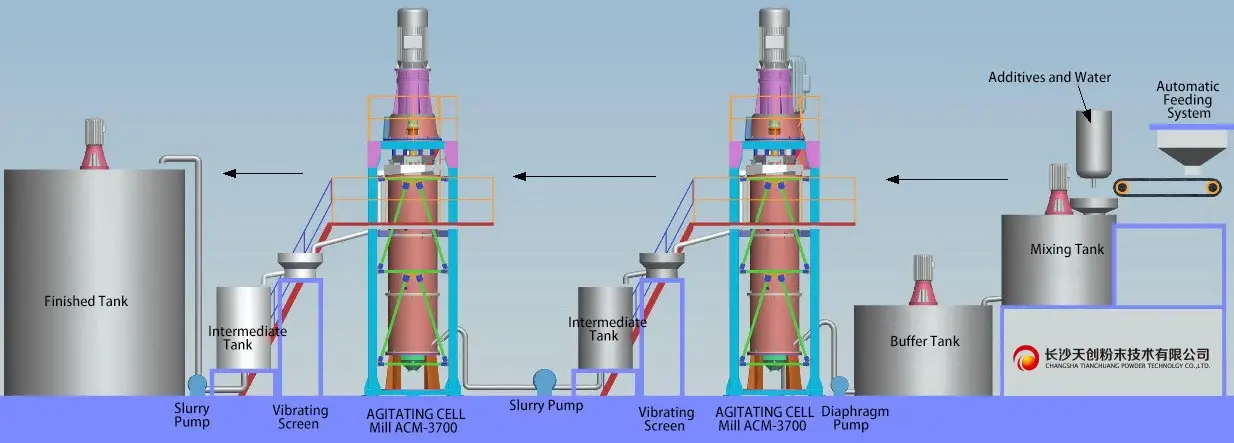

2. عملية طحن متعددة المراحل:
يتكون خط الطحن متعدد المراحل من مجموعتين أو ثلاث مجموعات من مطاحن الخلايا المتصلة ببعضها لتشكيل خط إنتاج لطحن الخام. في كل مرحلة من مراحل الطحن، يمكن إضافة كرات طحن بأقطار ومواصفات وكثافات مختلفة، مما يتيح الحصول على منتجات بقطر 2 ميكرومتر أو أكبر (D98) في المرة الواحدة. يتميز هذا الخط بمرونة عالية في التغيير، حيث يسهل إنتاج منتجات بقطر D60 وD90 دون الحاجة إلى معدات إضافية، كما يمكن تحويله من وضع التشغيل التسلسلي إلى وضع التشغيل المتوازي.

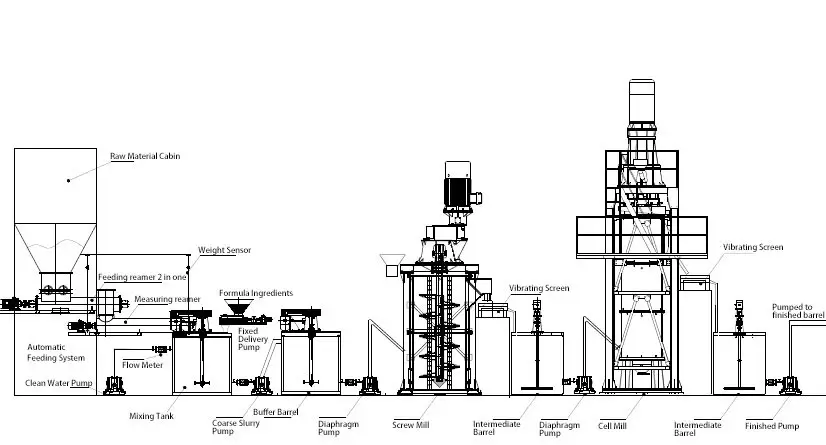

3. عملية خلط متعددة المراحل:
إذا كنت بحاجة إلى طحن جزيئات كبيرة الحجم وعالية الصلابة، يُنصح باستخدام مطحنة الخلايا الحلزونية للطحن الأولي، حيث يمكن سحق جزيئات المواد الكبيرة بكفاءة عالية من خلال الاصطدام القوي للكرات الفولاذية، وذلك بفضل تقنية الطحن بالجاذبية. وتُظهر عملية الخلط متعددة المراحل أداءً ممتازًا في طحن الجزيئات عالية الصلابة.

مطحنة الخلايا هي نوع كبير من المطاحن الرطبة فائقة النعومة، طورتها شركة تينكان الصينية بشكل مستقل. من الناحية التقنية، يهدف هذا الحل إلى تقليل التكلفة الإجمالية لطحن جزيئات المسحوق الناعم، وتحسين جودة المواد، وتعزيز كفاءة الطاقة، وتحقيق عملية إنتاج مستمرة، وذلك لتقليل تكلفة الاستثمار للعملاء إلى أقصى حد، وتلبية متطلبات الصناعات والعملاء، وتجاوز توقعات العملاء باستمرار مع تلبية متطلبات المنتج. من الواضح أن مطحنة الخلايا تتمتع بالعديد من المزايا فيما يلي:
1. تُعدّ مطحنة الخلايا حاليًا معدات الطحن فائقة الدقة الوحيدة التي تعتمد على التقنيتين التاليتين:

1) تقنيات الجاذبية والتمييع؛
2) تقنية التمييع

2. عملية جديدة كلياً تُخالف التقاليد
1) عملية تغذية سفلية سهلة التشغيل وتلقائية بالكامل، وعملية إنتاج بسيطة للتفريغ العلوي؛
2) سهولة تحقيق الإنتاج المستمر باستخدام التحكم التقليدي والمحسن.

3. انخفاض تكلفة الاستثمار
1) حجم صغير للمعدات وأساس بسيط؛
2) التصميم المعياري يجعل عملية التركيب أسرع وأكثر ملاءمة.

4. تكلفة منخفضة للعملية
1) انخفاض استهلاك وسائط الطحن المصنوعة من السيراميك الألومينا عالي القوة؛
2) تعمل المروحة المصنوعة من السبائك على إطالة عمر خدمة المعدات بشكل كبير، وتكون تكلفة الصيانة أقل بكثير.

5. سعة عالية واستهلاك منخفض للطاقة
1) نطاق السعة للطحن إلى حجم جسيمات أقل من 0.8 ميكرومتر يصل إلى 1.5-2 طن؛
2) استهلاك الطاقة يوفر 60% من الطاقة مقارنة بطاحونة الكرات؛
3) تبريد المياه المتداولة بدون معدات تنظيف يوفر الكثير من موارد المياه؛
4) التشغيل المستمر التلقائي بالكامل، ولا يحتاج إلا إلى مشغلين اثنين للدوريات.
الميزات التقنية
إنتاج مستمر أوتوماتيكي بالكامل، كفاءة عالية، استهلاك منخفض للطاقة، دقة قابلة للتعديل من 0.5 إلى 45 ميكرومتر، توزيع ضيق لحجم الجسيمات، سهولة بدء التشغيل مع الحمل، مسار معالجة قصير، وهي حاليًا المعدات الأكثر تقدمًا ونضجًا في الصين.
