مطحنة كروية كوكبية أفقية (نوع خفيف)
الاستخدامات
تحتوي مطحنة الكرات الكوكبية من سلسلة WXQM على أربعة خزانات لطحن الكرات.
على قرص دوار واحد. عندما يدور القرص الدوار، يتحرك محور الخزان
تقوم حركات الكواكب والكرات الموجودة في الخزانات بطحن وخلط العينات
في حركة عالية السرعة. يمكن للمنتج سحق وخلط منتجات متنوعة
من مواد مختلفة وبدرجات حبيبية متفاوتة باستخدام طرق جافة أو رطبة. الحد الأدنى
يمكن أن تصل دقة حبيبات المنتجات المطحونة إلى 0.1 ميكرون (أي)
1.0×10-4 مم).
فيديو
نظرة عامة

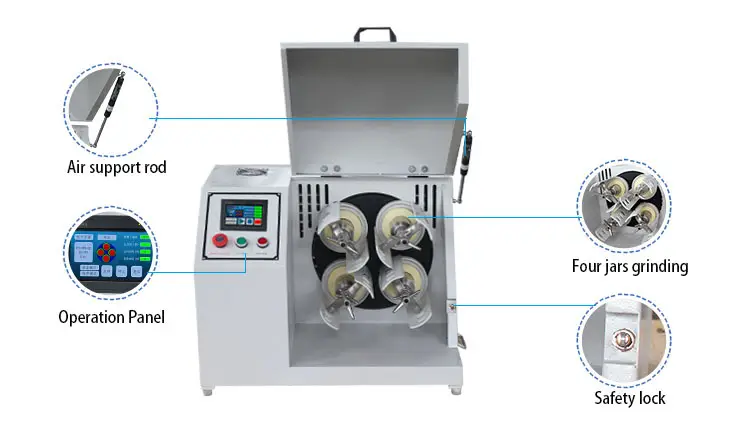

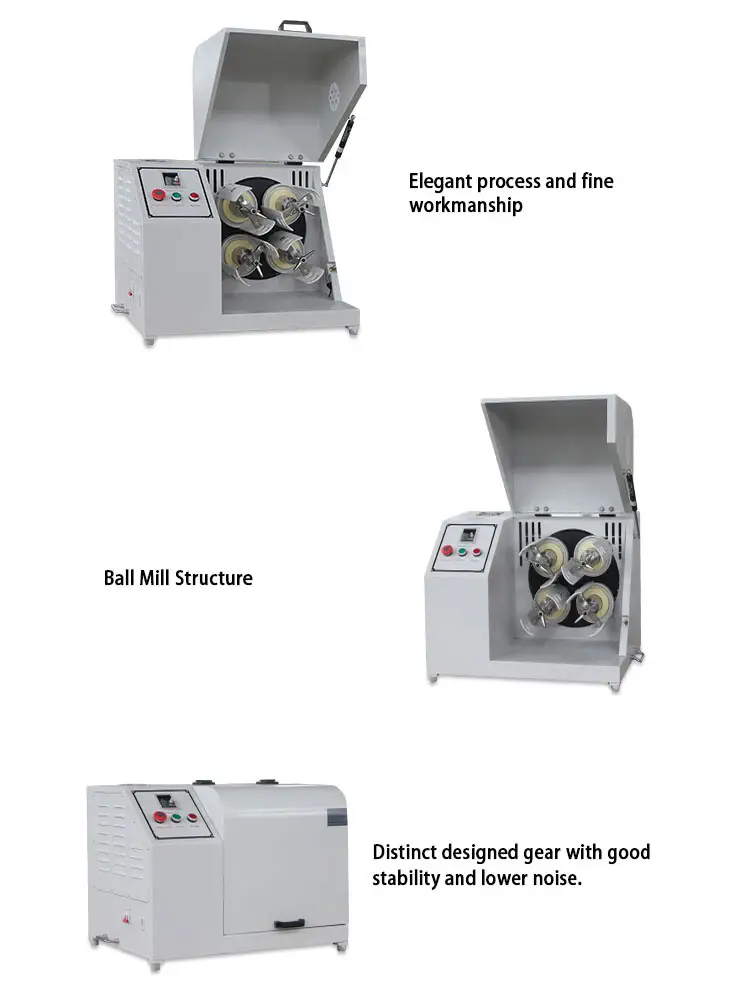

تتميز مطحنة الكرات الكوكبية من سلسلة WXQM بأربعة خزانات طحن كروية مثبتة على قرص دوار واحد. عند دوران القرص، تتحرك محاور الخزانات حركة كوكبية، فتقوم الكرات الموجودة داخل الخزانات بطحن وخلط العينات بسرعة عالية. يمكن لهذا المنتج سحق وخلط منتجات متنوعة من مواد مختلفة وبدرجات حبيبية متباينة، سواءً بالطرق الجافة أو الرطبة. ويمكن أن تصل أصغر درجة حبيبية للمنتجات المطحونة إلى 0.1 ميكرون (أي 1.0 × 10⁻⁴ مم).
مبدأ العمل
تحتوي مطحنة الكرات الكوكبية على أربعة خزانات طحن كروية مثبتة على قرص دوار واحد. عند دوران القرص، يتحرك محور الخزان حركة كوكبية، فتصطدم الكرات والعينات داخل الخزانات بقوة وبسرعة عالية، مما يؤدي في النهاية إلى طحن العينات إلى مسحوق. يمكن طحن مجموعة متنوعة من المواد المختلفة باستخدام المطحنة بطريقة جافة أو رطبة. يصل الحد الأدنى لحجم حبيبات المسحوق المطحون إلى 0.1 ميكرومتر.
ميزة / ميزة
1. عملية سهلة.
2. معدات فريدة ذات ضوضاء منخفضة.
3. يمنع الهيكل الأفقي لوعاء الطاحونة المواد من الغرق في القاع.
مزايا مطحنة الكرات الكوكبية الأفقية المختبرية
1. تضمن سرعة الدوران الثابتة لناقل الحركة اتساق التجربة وقابليتها للتكرار.
2. تم اعتماد مبدأ حركة الكواكب في الآلة ، والتي تتميز بالسرعة العالية والطاقة الكبيرة والكفاءة العالية والحبيبات الصغيرة.
3. يمكن إنتاج أربع عينات من المسحوق بأحجام مختلفة ومواد مختلفة في وقت واحد.
4. يتم التحكم في الجهاز بواسطة محول تردد؛ يمكنك اختيار سرعة الدوران المثالية وفقًا للنتائج التجريبية المتوقعة. المحول مزود بجهاز حماية من انخفاض الجهد وزيادة التيار لحماية المحرك.
٥. تتميز مطحنة الكرات الكوكبية بوظائف إيقاف التشغيل المؤقت، والدوران الأمامي والخلفي ذاتي التوقيت. يمكنك اختيار أي من أوضاع التشغيل بحرية، سواءً كان اتجاه الدوران أحاديًا، أو متناوبًا، أو متتابعًا، أو متزامنًا، وفقًا لاحتياجات التجربة، وذلك لتحسين كفاءة الطحن.
6. الميزات التقنية لمطحنة الكرة Tencan: مركز ثقل منخفض ، أداء مستقر ، هيكل مضغوط ، عملية سهلة ، أمان موثوق به ، ضوضاء أقل ، خسارة صغيرة.
7. يتم تثبيت مفتاح الأمان على الجهاز لمنع وقوع حادث أمان إذا تم فتح غطاء الأمان أثناء تشغيل الماكينة.
ورقة البيانات
| الخصائص التقنية لطاحونة الكرات الكوكبية الأفقية | |
| طريقة الدفع | محرك التروس ومحرك الحزام |
| وضع التشغيل | يمكن استخدام اثنين أو أربعة جرار طحن لكل عملية طحن |
| قدرة التحميل القصوى | أقل من ثلث حجم كل برطمان السعة القصوى الإجمالية: أقل من ثلث حجم البرطمانات الإجمالي |
| حجم التغذية | مادة التربة ≤ 10 مم، مواد أخرى ≤ 3 مم |
| حبيبات الإخراج | أصغر حبيبة تصل إلى 0.1 ميكرومتر |
| نسبة سرعة الدوران | 1/2 |
| أقصى وقت تشغيل مستمر | 72hours |
| أوضاع اختيارية للتحكم في السرعة | محول التردد والتحكم التلقائي في التوقيت |
| مواد الجرة | الفولاذ المقاوم للصدأ 304، الفولاذ المقاوم للصدأ 316L، الزركونيا، النايلون، البولي يوريثان، سيراميك الألومينا (الكوروندوم)، البولي تترافلوروإيثيلين، العقيق، كربيد التنجستن |
الجدول 1: المعايير الفنية لطاحونة الكرات الكوكبية الأفقية المختبرية
| نموذج رقم: | المواصفات | مقاسات متطابقة جرار المطحنة | الكمية المتطابقة | مقاسات متطابقة برطمانات مطحنة الفراغ |
| WXQM-0.4 | 0.4L | 50ml، 100ml | 4 قطعة | 50 مل |
| WXQM-1 | 1.0L | 50 مل ، 100 مل ، 250 مل | 4 قطعة | ٥٠ مل. ١٠٠ مل |
| WXQM-2 | 2.0L | 50ml-500ml | 4 قطعة | 50 مل ، 100 مل ، 250 مل |
| WXQM-4 | 4.0L | 250ml-1000ml | 4 قطعة | 50ml-500ml |
| WXQM-6 | 6.0L | 1L-1.5L | 4 قطعة | 50ml-750ml |
الجدول 2: المعايير الفنية لطاحونة الكرات الكوكبية الأفقية المختبرية
| نموذج رقم: | الجهد االكهربى | الطاقة | سرعة الدوران | ضوضاء |
| WXQM-0.4 | 220V-50Hz | 0.75KW | 70-670 دورة في الدقيقة | أقل من 58 ديسيبل |
| WXQM-1 | 220V-50Hz | 0.75KW | 70-670 دورة في الدقيقة | أقل من 60 ديسيبل |
| WXQM-2 | 220V-50Hz | 0.75KW | 70-670 دورة في الدقيقة | أقل من 60 ديسيبل |
| WXQM-4 | 220V-50Hz | 0.75KW | 70-670 دورة في الدقيقة | أقل من 60 ديسيبل |
| WXQM-6 | 220V-50Hz | 0.75KW | 70-670 دورة في الدقيقة | أقل من 60 ديسيبل |
الجدول 3: المعايير الفنية لطاحونة الكرات الكوكبية الأفقية المختبرية
| نموذج رقم: | التحكم في السرعة | الوزن الصافي | الأبعاد الصافية |
| WXQM-0.4 | التحكم في التردد | 86kgs | 700 * 510 * 570mm |
| WXQM-1 | التحكم في التردد | 86kgs | 700 * 510 * 570mm |
| WXQM-2 | التحكم في التردد | 86kgs | 700 * 510 * 570mm |
| WXQM-4 | التحكم في التردد | 86kgs | 700 * 510 * 570mm |
| WXQM-6 | التحكم في التردد | 86kgs | 700 * 510 * 570mm |
