مطحنة كرات كوكبية مبردة بالهواء
الاستخدامات
تُستخدم مطحنة الكرات الكوكبية المبردة بشكل أساسي في الطحن فائق النعومة في ظروف درجات الحرارة المنخفضة التي تتطلبها المواد. وبالمقارنة مع التبريد الاصطناعي بالنيتروجين السائل، فإن مطحنة الكرات الكوكبية بالهواء البارد أسهل وأكثر ملاءمة في التشغيل، كما أنها موفرة للتكاليف وتستهلك طاقة أقل.
فيديو
نظرة عامة

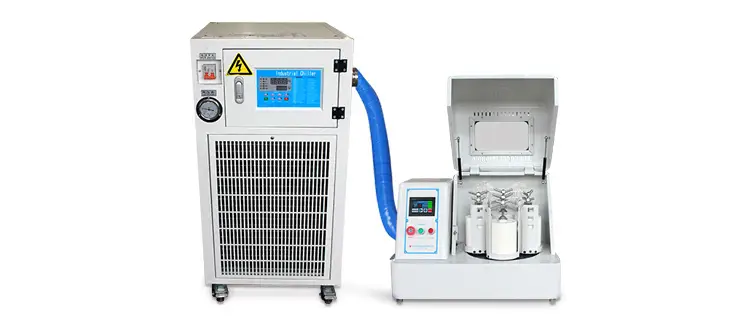

مطحنة الكرات الكوكبية المبردة هي مزيج من مطحنة كوكبية ومعدات تبريد. تتعرض معظم المواد للتسخين أثناء الطحن عالي السرعة نتيجة الاحتكاك أو التفاعلات الطاردة للحرارة، مما قد يؤدي إلى تغييرات في الخصائص الفيزيائية والكيميائية للمواد، وبالتالي ينتج عنه تأثير سلبي على عملية الطحن. تُستخدم مطحنة الكرات الكوكبية منخفضة الحرارة بشكل أساسي في عمليات طحن المواد التي تتطلب تحكمًا دقيقًا في درجة الحرارة.
مبدأ العمل
تتكون مطحنة الكرات الكوكبية المبردة من أربعة خزانات طحن كروية مثبتة على قرص دوار واحد. عند دوران القرص، تتحرك محاور الخزانات حركة كوكبية، فتقوم الكرات الموجودة داخل الخزانات بطحن وخلط العينات بسرعة عالية. يمكن لهذا المنتج سحق ومزج منتجات متنوعة من مواد مختلفة وبدرجات حبيبية متفاوتة، سواءً بالطرق الجافة أو الرطبة. ويمكن أن تصل أصغر درجة حبيبية للمسحوق المطحون إلى 0.1 مم.
ميزة / ميزة

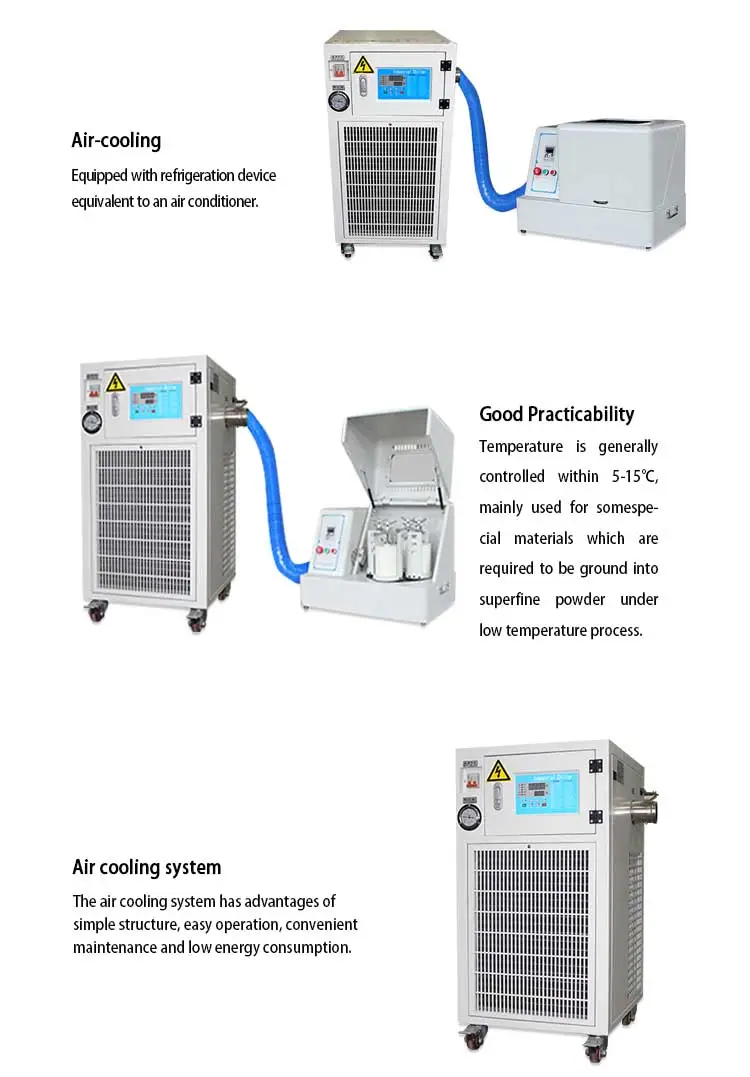

مطحنة الكرات الكوكبية المبردة (ذات التحكم بدرجة الحرارة المنخفضة) هي مزيج من مطحنة كوكبية وجهاز تبريد هوائي. يعتمد جهاز التبريد الهوائي على مبدأ التبريد المضغوط بالهواء. ويمكن إزالة الحرارة الناتجة عن الطحن بسرعة عن طريق دورة غاز التبريد الهوائي. وبحسب فرق درجة الحرارة المحيطة، يمكن التحكم بدرجة حرارة حيز الطحن الكروي ضمن نطاق 5-15 درجة مئوية. يُستخدم هذا النوع من مطاحن الكرات بشكل أساسي للطحن فائق النعومة للمواد التي تتطلب تقنيات درجات الحرارة المنخفضة. يتميز جهاز التبريد الهوائي ببساطة التركيب، وسهولة التشغيل والصيانة، وانخفاض استهلاك الطاقة.
1. مناسب للمواد التي تتطلب طحنًا فائق النعومة في درجات حرارة منخفضة.
2. هيكل بسيط.
3. عملية سهلة.
4. صيانة مريحة.
5. استخدام طاقة منخفضة.
ورقة البيانات
ورقة البيانات الفنية لطاحونة الكرات الكوكبية من تينكان
| طريقة الدفع | دافع التروس |
| وضع التشغيل | يمكن استخدام اثنين أو أربعة جرار طحن لكل عملية طحن |
| أقصى سعة للمواد | أقل من ثلث حجم كل برطمان السعة القصوى الإجمالية: أقل من ثلث حجم البرطمانات الإجمالي |
| حجم الأعلاف | مواد ناعمة ومقرمشة ≤ 10mm مواد صلبة أخرى ≤ 3mm |
| حبيبات الإخراج | يمكن تحقيق أصغر حجم حبيبي يصل إلى 0.1 ميكرومتر |
| نسبة سرعة الدوران | 1:02 |
| أقصى وقت تشغيل مستمر | 72 ساعة |
| مواد تصنيع جرار الطحن المتوفرة | الفولاذ المقاوم للصدأ 304، الفولاذ المقاوم للصدأ 316L، الزركونيا، النايلون، البولي يوريثان، سيراميك الألومينا (الكوروندوم)، البولي تترافلوروإيثيلين، العقيق، كربيد التنجستن |
ملاحظات: مطحنة الكرات الكوكبية المبردة هي مزيج من مطحنة الكرات الكوكبية بالإضافة إلى جهاز تبريد بالهواء، ويمكن تجهيزها بمطحنة كرات كوكبية رأسية، ومطحنة كرات كوكبية أفقية، ومطحنة كرات كوكبية كاملة الاتجاه.
الجدول 1: المعايير الفنية لطاحونة الكرات الكوكبية المبردة
| نموذج رقم: | الجهد االكهربى | الطاقة | سرعة الدوران | ضوضاء |
| XQM-1(C) | 220V-50Hz | 0.75KW | 70-670 دورة في الدقيقة | أقل من 60 ديسيبل |
| XQM-2(C) | 220V-50Hz | 0.75KW | 70-670 دورة في الدقيقة | أقل من 60 ديسيبل |
| XQM-4(C) | 220V-50Hz | 0.75KW | 70-670 دورة في الدقيقة | أقل من 60 ديسيبل |
| XQM-6(C) | 220V-50Hz | 0.75KW | 70-670 دورة في الدقيقة | أقل من 60 ديسيبل |
| XQM-8(C) | 220V-50Hz | 1.5KW | 70-580 دورة في الدقيقة | أقل من 60 ديسيبل |
| XQM-10(C) | 220V-50Hz | 1.5KW | 70-580 دورة في الدقيقة | أقل من 60 ديسيبل |
| XQM-12(C) | 220V-50Hz | 1.5KW | 70-580 دورة في الدقيقة | أقل من 60 ديسيبل |
| XQM-20(C) | 380V-50Hz | 4.0KW | 50-430 دورة في الدقيقة | أقل من 65 ديسيبل |
| XQM-40(C) | 380V-50Hz | 5.5KW | 40-390 دورة في الدقيقة | أقل من 68 ديسيبل |
| XQM-60(C) | 380V-50Hz | 7.5KW | 40-260 دورة في الدقيقة | أقل من 68 ديسيبل |
| XQM-100(C) | 380V-50Hz | 11KW | 40-260 دورة في الدقيقة | أقل من 68 ديسيبل |
الجدول 2: المعايير الفنية لطاحونة الكرات الكوكبية المبردة
| نموذج رقم: | التحكم في السرعة | الوزن الصافي | الأبعاد الصافية |
| XQM-1(C) | التحكم في التردد | 93kgs | 750 * 470 * 564mm |
| XQM-2(C) | التحكم في التردد | 93kgs | 750 * 470 * 564mm |
| XQM-4(C) | التحكم في التردد | 93kgs | 750 * 470 * 564mm |
| XQM-6(C) | التحكم في التردد | 93kgs | 750 * 470 * 564mm |
| XQM-8(C) | التحكم في التردد | 150kgs | 900 * 600 * 640mm |
| XQM-10(C) | التحكم في التردد | 150kgs | 900 * 600 * 640mm |
| XQM-12(C) | التحكم في التردد | 150kgs | 900 * 600 * 640mm |
| XQM-20(C) | التحكم في التردد | 330kgs | 1200 * 750 * 920mm |
| XQM-40(C) | التحكم في التردد | 468kgs | 1400 * 850 * 1160mm |
| XQM-60(C) | التحكم في التردد | 900kgs | 1600 * 990 * 1250mm |
| XQM-100(C) | التحكم في التردد | 1250kgs | 1750 * 1140 * 1330mm |
